聪厕系统获得多个奖项(附图)

顺德联谊总会翁佑中学两名学生潘以诺及刘永豪共同开发聪厕系统获得青少年科技创新大赛2015-16一等奖, 英特尔杰出电脑科学特别奖及2016香港资讯及通讯科技奖最佳学生发明(高中)银奖。

简介
日常生活中 , 好多人因为厕所大排长龙而感到烦恼 , 其实可能他们所在楼层的厕所大排长龙 , 但是其他楼层没有人使用 。同时 , 厕所是一个私隐的地方 , 使用者发生意外时 , 他人好难发现 , 为了帮助商场顾客更快使用厕所和帮助商场管理厕所 , 我们自行开发了聪厕系统。

与其他市场系统比较

与其他市场系统比较



商业价值

  • 统计出不同楼层及不同时段厕所的使用次数
  • 商场可以参考并合理分配人力资源于不同的楼层厕所 , 可减少在厕所使用次数较少的时段分配过多的人手
  • 商场可以将营业额与不同楼层厕所使用次数棒型图进行对比 , 有助于商场制定行销策略
  • 令商场更有效提高服务质素 , 提高客户在商场中的顾客体验提升商场的客户满意

使用软件

  • 利用 Visual Studio 2015 自行编写 Windows Form Application (给予管理人员)
  • 编写 ASP.NET 网页
  • Access 2013 资料库
  • Internet Information Services ( IIS ) 网页伺服器

使用硬件

门磁感应器 红外动态感应器
门磁感应器 红外动态感应器

主要功能

  • 聪厕 -ASP.NET 网页
    • 用 4种颜色来显示出不同楼层的厕所的使用情况
    • 根据使用者所在楼层 , 提供最近及最少人使用的厕所
    • 提供每一个厕格的使用情况和最后使用时间
      以上功能可以帮助顾客找到没有人使用的厕所
      ASP.NET 网页
      ASP.NET 网页
  • 聪厕 -Windows Form Application
    • 判断使用者是否在厕格内晕倒
    • 若使用者晕倒提示管理人员及时救援显示出数据库资料
      • 每一个厕格是否使用中
      • 厕格内使用者是否晕倒
      • 厕格最后使用时间

以上功能可以保障顾客在厕所的安全

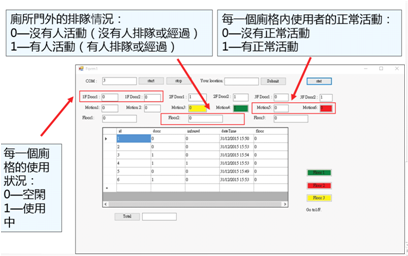

管理人员管理厕所的Windows Forms Application
管理人员管理厕所的Windows Forms Application

当使用者晕倒时,商场可以派人调查
当使用者晕倒时,商场可以派人调查

  • 聪厕 - 统计图
    • 不同时段厕所使用量的统计图
    • 不同楼层厕所使用量的统计图

    以上功能有助商场管理人员管理厕所

    不同楼层厕所使用量的统计图 男女厕所使用量比例图
    不同楼层厕所使用量的统计图 男女厕所使用量比例图

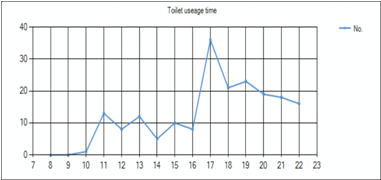

    不同时段厕所使用量的统计图
    不同时段厕所使用量的统计图

科学原理和科技知识

  1. 红外动态感应器 ( PIR Motion Sensor )
    PIR上的 Optical Filter 会过滤波长 7-14um外的红外线 ( 人体的体温所产生波长约 10um的红外线 ) 。没有人移动时 , P1R 内的两组感应器元件的电压平衡 ; 当有人移动 , 一组感应器元件会接收人体红外线并产生电荷 , 破坏平衡电压 , 使电压输出。
  2. 门磁感应器
    一个装磁簧管 ,另一个装永久磁铁 ,。当两者靠在一起的时候 , 簧片会因磁场而相吸 , 形成闭合电路 , 当两者离开的时候 , 簧片不被磁化而弹开形成断路会弹开形成断路。

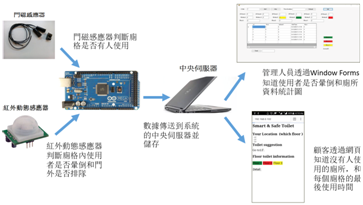

系统结构图
系统结构图

系统结构图
系统结构图

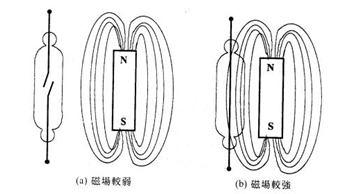

PIR 电路原理, 门磁感应器原理
PIR 电路原理 门磁感应器原理

解决方案

聪厕系统利用门磁和红外动态感应器判断厕所使用情况 , 并提供 ASP.NET 网页和 Windows Forms Application 给顾客及管理人员 。

顾客龙够透过 ASP.NET 网页得到各厕所排队情况以及其他详细资源 , 更方便及快速地找出最少人用及最近的厕所 ,另外 , 管理人员得知厕所使用者有否昏迷晕倒 , 若有意外发生可以及时派人调查以及通知救援人员。

聪厕系统的厕所模型
聪厕系统的厕所模型

系统主要优点

  • 方便市民短时间内可以使用厕所
  • 提高厕所清洁效率
  • 解决厕所内发生的意外
  • 避免不同楼层厕所使用失调
  • 将厕所数据传上互联网,方便商场管理人员及顾客浏览
  • 提供关于男女厕所使用比例的资料

未来发展

  • 将残厕加入我们的系统,方便残障人士使用厕所
  • 透过感应使用者连接的Wifi router 判断使用者的大概位置,提供合适的厕所资讯
  • 在ASP.NET网页上提供商场地图,使用者透过我们的网页快速地找到厕所
编写ASP.NET网页程式  制作厕所模型
编写ASP.NET网页程式 制作厕所模型

作者
潘以诺 Poon Yee Nok Enoch
刘永豪 Lau Wing Ho Anthony
